隨著互聯(lián)網(wǎng)時代的高速發(fā)展，近幾年興起各種機房建設，云南辦公樓機房加固改造何其多。機房加固的最終目的是為了加大樓板的承重力，花費巨資對機房進行加固，自有其重要性。今天，云南科華建筑加固工程有限公司小編就來和大家說說辦公樓機房樓板承重加固的優(yōu)點和施工工藝。
一、辦公樓機房樓板承重加固的原因
普通的辦公樓建設時的樓板承重力在300-500kg每平米，而機房用來放置機柜和設備，況且UPS的重量大，需要設置800-100kg每平米的承重力，通過一系列方法在辦公樓的機房所處樓層位置進行樓板承重改造，增大結構承重。便可為機房使用。
二、辦公樓機房樓板承重加固的優(yōu)點
1.抗拉強度高，是同等截面鋼材的7-10倍;
2.重量輕，密度只有普通鋼材的1/4;
3.耐久性好，可阻抗化學腐蝕和惡劣環(huán)境、氣候變化的破壞;
4.施工方便快捷、省力節(jié)時、施工質量易于保證;
5.適用范圍廣，混凝土構件、鋼結構、木結構均可進行加固?？纱蠓忍岣邩嫾某休d能力、抗震性能和耐久性能。
三、辦公樓機房樓板承重加固的施工工藝
1．混凝土表面處理
將混凝土構件表面的殘缺、破損部分清除干凈。對經過剔鑿、清理和露筋的構件殘缺部分，進行修補、復原。裂縫修補：縫寬小于0.2mm的裂縫，用環(huán)氧樹脂進行表面涂刷密封；大于0.2mm的裂縫用環(huán)氧樹脂灌縫。打磨：將構件表面凸出部分（混凝土構件交接部位、模板的接槎等）打磨平整，修復后的構件表面盡量平順。清洗打磨過的構件表面，并使其充分干燥。
2．缺陷部位涂刷底膠
將配好的底膠（粘結劑），用涂刷均勻于缺陷部位的砼表面。
3．構件表面殘缺面的修補
用環(huán)氧膩子對構件表面殘缺面的修補是十分重要的一步，要點如下：膩子主劑、固化催進劑、固化劑按規(guī)定比例稱量準確，裝入容器，用攪拌器攪拌均勻。構件表面凹陷部位用環(huán)氧膩子填平，修復至表面平整。在殘缺修補中使用環(huán)氧膩子時，要在氣溫-5℃以上，相對濕度小于85%的條件下施工。膩子涂刮后，表面仍存在的凹凸糙紋，應再用砂紙打磨平整。
4．涂刷底膠
將配好的底膠（粘結劑），用滾筒均勻涂刷于需要粘結的砼表面。

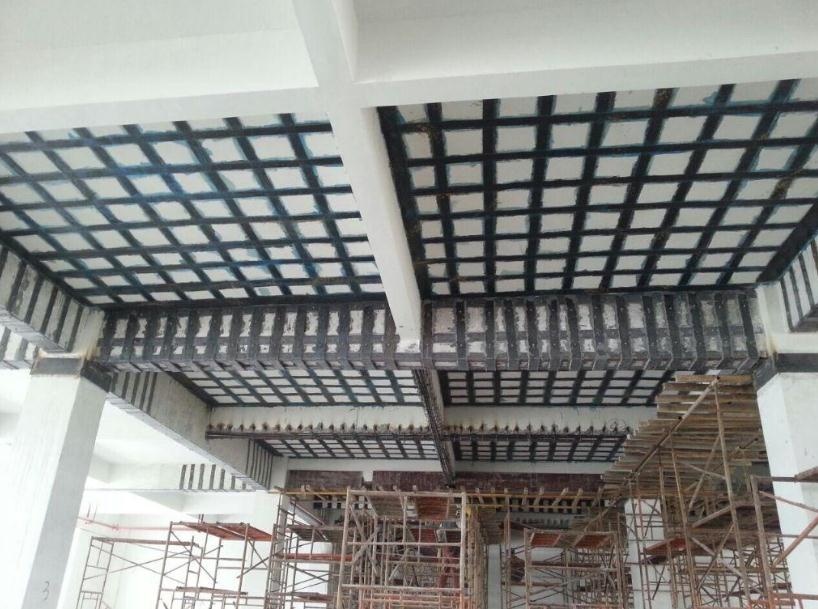

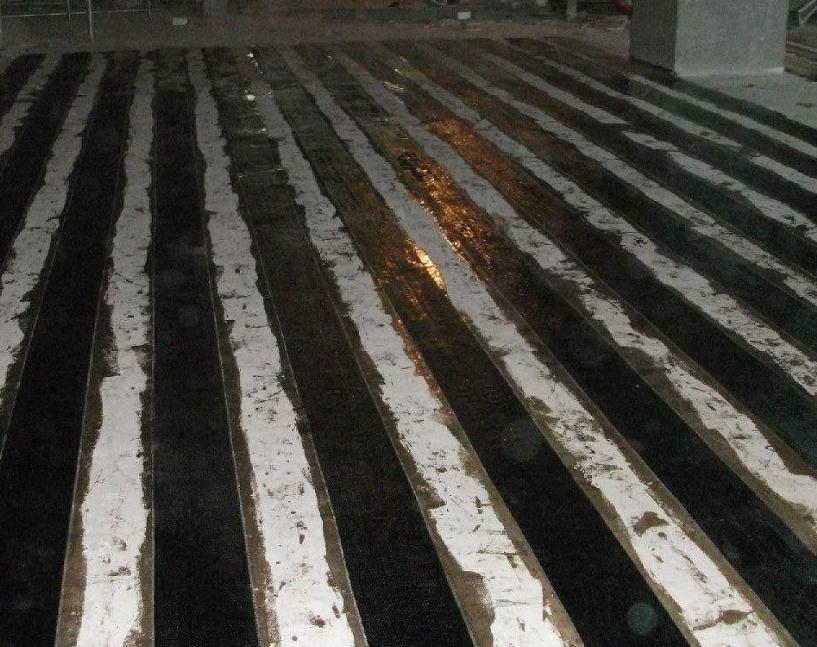

5．粘貼碳纖維
粘貼碳纖維材料之前，首先應確認粘貼表面干燥。氣溫在-10℃以上，相對濕度RH＞85%時，如無有效措施不得施工。為防止碳纖維受損，在碳纖維材料運輸、儲存、裁切和粘貼過程中。應用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長度一般以不超過6m為宜。為防止材料在保管過程中損壞，材料的裁切數(shù)量應按當天的用量裁切為準。碳纖維縱向接頭必須搭接20cm以上。該部位應多涂樹脂，碳纖維橫向不需要搭接。
